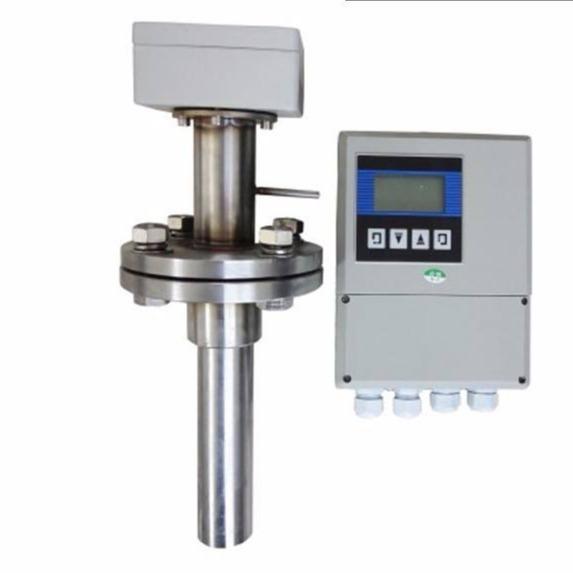

分體插入式電磁流量計
產品詳情
與普通的電磁流量計原理相同，分體插入式電磁流量計的測量原理同樣是基于法拉第電磁感應定律ＵＷＷ。不同的是，分體插入式電磁流量計的體積很小，易于安裝、拆換?，F(xiàn)在面上的插入式電磁流量計的檢測電極多數安裝在自身底面，極間距Ｄ很小，其結構如圖所視：
插入式電磁流量計在進行流量流速測量時，將其電極深入到流場內某一平面，著重對電極所在位置的點的流速情況進行測量。改變測量位置，測量不同點的流速，對這樣一系列的點進行流速測量后，進行計算整合，得出整個目標流場的平均流速。所Ｗ說插入式電磁流量計是一種點流速的流量計。
分體插入式電磁流量的優、缺點
優點：
（１）分體插入式電磁流量的結構不復雜，制造的成本也不高，重量較輕，容易安裝、拆卸維修、方便定期檢查更換，它幾乎能夠?qū)崿F(xiàn)在工業現場管道的任意位置進行測量。
（2）壓損很小，對于大口徑的壓損，甚至可Ｗ完全忽略，管道口徑越大的話，這個優點會越發明顯。
（３）流量計測量頭部分的種類多種多樣，完全可Ｗ根據被測對象來進斤選擇，所Ｗ它適合測量的流體類型是十分**的。同一種型號的測量頭對多種曰徑的工業管道都適用，這樣既可Ｗ為測量者減少使用儀表的數量，又可以給設計、生產、巧貨及現場的測量使用給予非常大的方便。
（４）分體插入式電磁流量的校驗過程十分簡單方便，通常情況下只需要校正檢驗測量頭部分，不需要校驗測量裝置的口姪與流量計的口徑相互對應，而且對于中小口徑的測量裝置，校驗費用很低，所Ｗ也在一定程度上解決了大口徑流量計校驗繁瑣的問題。
缺點；
分體插入式電磁流量的非線性較大，測量精度不是很高，一般在±２％一３％之間。
通過上的優點不難發現，與傳統電磁流量計相比，插入式電磁流量計低廉的價格，壓損小，重量輕，簡單方便的安裝與拆卸等優點是其**得到應用且深受好評的原因。且在大口徑管道的流量檢測時，其插入式的結構特點使其往往更具優勢。所以說在工業上，測量大口徑管道時用插入式電磁流量計來替代傳統的電磁流量計是大勢所趨，它既繼承了傳統電磁流量計的優點，又通過自身結構特點彌補了傳統電磁流量計的不足。所Ｗ說對插入式電磁流量計進行未來更進一步的研究是非常有必要的。
產品概述
分體插入式電磁流量是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通電測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供一種新手段。
產品特點
分體插入式電磁流量在官道流量檢測中，安裝簡單，可不斷流，現場課帶壓開孔，具有**的安裝優勢與價格優勢；
適用于水，污水，酸，強堿等導電率在5us/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流 體復雜變化。特別適用于供排水管道的流量測量；
流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量 范圍（0.5m/s～10m/s）；
流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求；
可與任何標準二次儀表連接；
4～20mA電流輸出；
可設置脈沖輸出；
RS485接口、HART通訊協議、MODBUS協議；
量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量；
正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）；
上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電器輸出（用 戶可選）；
空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；
斷電保護，流量計的運算結果和用戶設定的參數再斷電后不會丟失，EEPROM可保存設定參數和累計值；
小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號；
儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩；
轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。
技術參數
管徑 | 300-3000mm |
流速范圍 | 0.1～10m/s |
精度 | 0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS |
0.1～10m/s:±2.5%FS（FS指40%～－****滿量程流量） | |
電導率 | > 5μs/cm |
直管段 | 前5DN,后3DN |
介質溫度 | -20℃～/ 130℃ |
環境溫度 | -20℃～/ 60℃ |
耐壓 | 1.6MPa |
防護等級 | IP65（一體） IP68（分體） |
電極材質 | 316L不銹鋼 |
輸出信號 | 4-20mA；RS485;HART協議；MODBUS協議 |
傳感器材質 | 不銹鋼 |
工作電源 | 220VAC,允差15%或24VDC,紋波≤5% |
功率 | 6.5W |
耐壓等級 | ≤1.6MPa |
測量范圍
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113010 |
2200 | 6839 | 13678 | 27356 | 41034 | 54711 | 68389 | 82067 | 95745 | 109423 | 123101 | 136778 |
2400 | 8139 | 16278 | 32556 | 48833 | 65111 | 81389 | 97667 | 113944 | 130222 | 146500 | 162778 |
2600 | 9552 | 19104 | 38208 | 57311 | 76415 | 95519 | 114623 | 133726 | 152830 | 171934 | 191038 |
2800 | 11078 | 22156 | 44312 | 66468 | 88623 | 110779 | 132935 | 155091 | 177247 | 199403 | 221558 |
|
|
